无尘投料站-吨袋投料站-吨袋拆包机

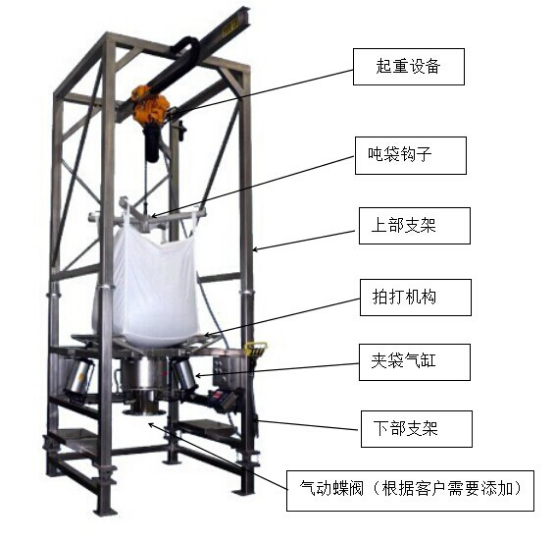

a. 系统组成
1）吨袋吊装部分，主要由电动葫芦，导轨等组成；
2）解包部分，主要由拍打设备，袋口紧压设备，下料仓、框架等组成。

b. 系统工作原理
催化剂粉体从吨袋转运至催化剂储罐过程中，人工解包吨袋时产生大量微小含重金属颗粒粉尘。针对此工况，采用有密封盖板的吨袋解包机。

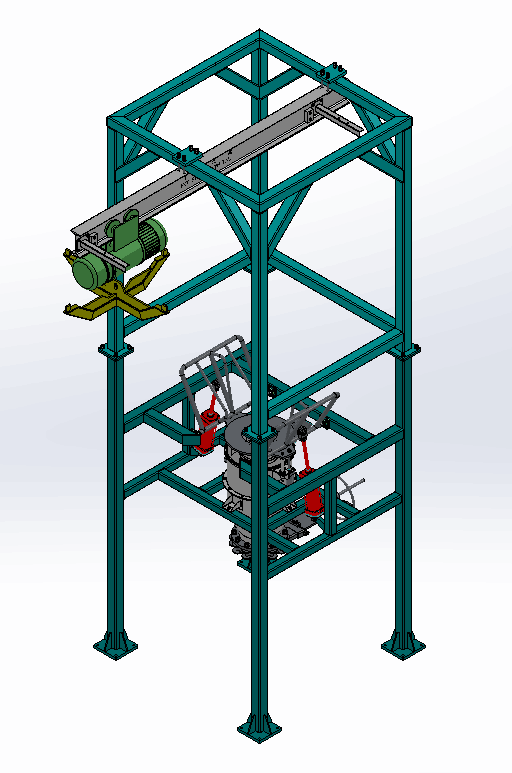

吨袋解包机如图所示。
工作原理为：首先由电葫芦将装满催化剂的吨袋送至解包机下料辅助装置的上方；吨袋的下方有两道系绳，人工解开吨袋下料口的系绳2，将吨袋内袋的下料口塞进下料仓中，下料仓为双层筒壁结构，吨袋下料口放置在筒壁之间后，将带有密封盖板的筒盖压住吨袋的下料口；人工解开吨袋的系绳1，吨袋解包完成，开启下料辅助装置对吨袋进行拍打，辅助催化剂下料。下料仓的外筒壁开口，设置装有金属滤网的通气口，以保障催化剂自重下落的顺畅，下料仓后设置对接法兰。卸料完成后，抬起下料仓的筒盖，使用电葫芦将卸料完后空吨袋移开，进行吨袋回收。
如业主不进行吨袋回收，可以在下料仓入口处设置破袋器，将吨袋破袋后，催化剂靠重力流入下料仓。破袋器见下图。（此条订货前确认，由买方正式邮件通知买方）


吨袋解包机装配图详见附件1。
c. 公用工程消耗表

序号	公用工程	平均耗量	单位	备注
1	设备用电	3.5	kW	380V/AC
2	仪表风	10	Nm3/h	0.5Mpa，用于下料辅助装置气缸

d. 整体配置要求及安全措施说明
吨袋解包系统整体成套供货，场内完成焊接预制现场组装，触料材质不锈钢304，碳钢材质均涂漆防腐。主支架钢梁不小于100×100×5mm规格。
电控柜装于吨袋解包机支撑钢架上，撬内接线完整；采用铠装电缆，并接线使用防爆格兰头并满足防爆要求。电磁阀品牌要求：AirTAC，气缸品牌：STNC。
密封桶盖气缸由两按钮操作，防止密封桶盖造成工人夹伤。吨袋解包系统，钢架结构加强，满足起吊2吨重量的货物强度要求。采用吨袋防脱挂钩。
吨袋解包系统铭牌需含买方公司抬头，铭牌材质不锈钢304。
